能耗在線監測系統簡介

　　能耗在線監測系統是基于移動互聯網、云計算、智能硬件和SaaS服務企業能耗采集系統，系統以智能表計直采、生產數據提取、智能硬件監測、手工作業采集等多種方式，采集和計算全廠各類能源總量指標（電、熱、煤、油等）、能效指標以及其它企業經濟指標（工業總產值、工業增加值等），實現數據匯總，并將監測和計算的數據統一打包按日（月）發送給國家能耗在線和省在線監測平臺。滿足國家對相關數據的監管要求。

　　該系統包含數據采集層、數據處理層、數據傳輸層、企業應用層。能夠國家對能耗在線監測的數據需求，同時還具備企業對能源日常管理的基本需求：
　　數據采集層：各類能耗采集終端通過RS485、總線等方式接入數據網關匯總至采集端設備。
　　數據處理層：端設備對能耗數據進行實時采集、并打包、發送；通信層，通過局域網絡或無線網絡，將數據傳輸至數據中心；
　　數據傳輸層：將各類能耗數據通過以太網或4G等方式上傳至省級/國家平臺，滿足國家的數據監管要求；
　　企業應用層：對采集數據進行信息處理、展示：通過對能耗數據的存儲、統計、分析，以多媒體、移動端、網頁等多種形式進行數據的展示。未來可無縫升級至能管中心系統。
　　能耗在線監測系統功能

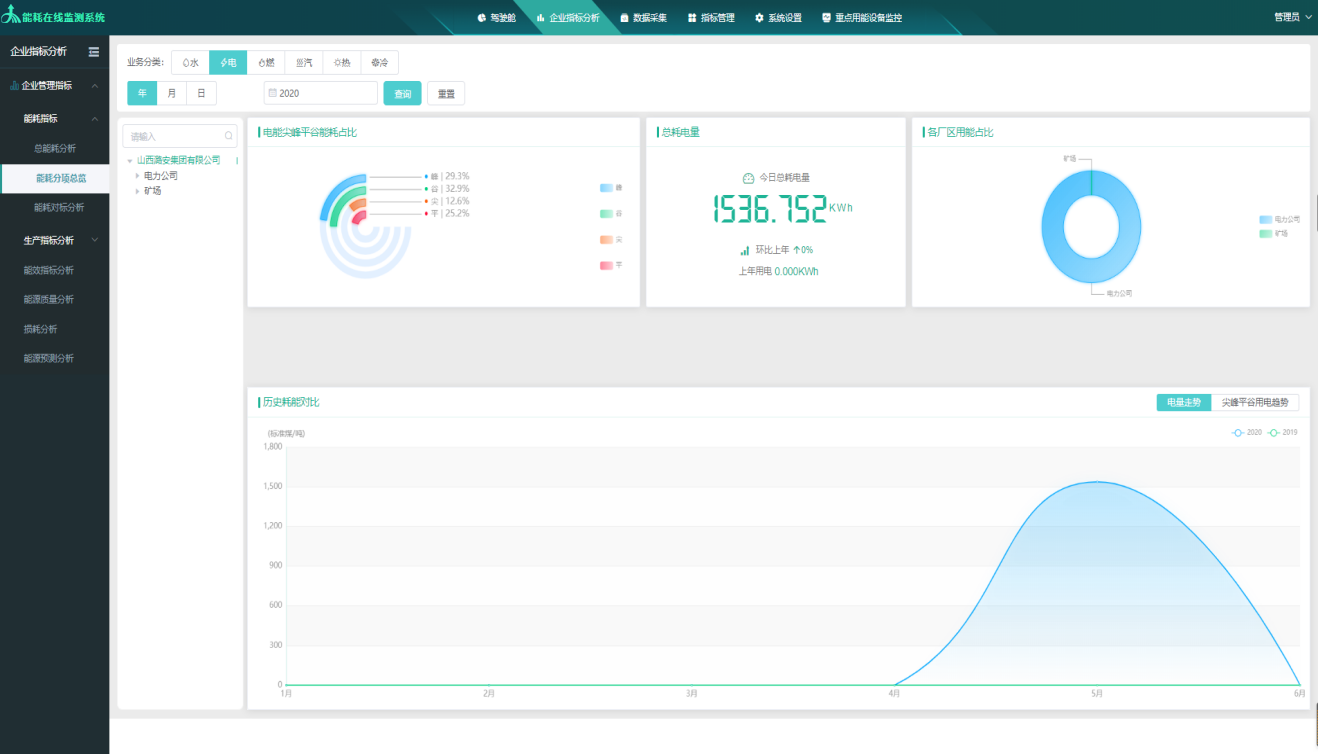

　　1、數據監測

　　能源數據監測主要包含對電表、水表、蒸汽儀表、天然氣儀表、壓縮空氣儀表、熱表等智能計量儀表的數據監測。 展示數據主要為三相電壓、三相電流、功率（有功、無功、視在功率）、功率因數、有功總電能、尖峰平谷電能 、瞬時流量、累計流量、瞬時熱量、累計熱量、溫度、壓力等，可通過實時曲線的方式顯示在監控畫面中。

　　2、能耗告警
　　在能源管理平臺中設置各監測點的安全及管理報警限值，當能源運行過程中有超限情況，系統進行自動報警，保障用能安全。

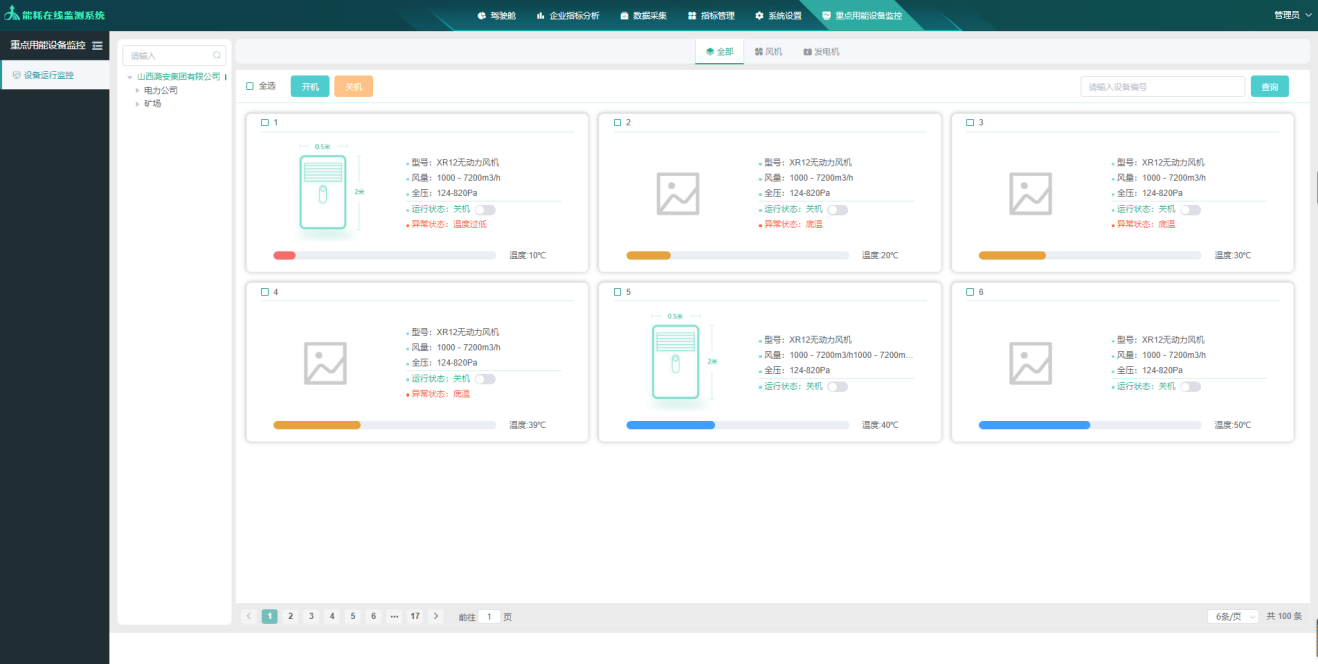

　　3.設備管理

　　通過設備管理模塊，能夠清晰的知道某個設備的基本信息、巡檢計劃、巡檢記錄、巡檢報告、接收評估報告等。系統提供電子巡檢功能，當巡檢員到達設備位置，檢查完畢設備后，通過掃描設備二維碼，即可完成巡檢信息的錄入。

　　4、計量器具管理
　　計量器具管理模塊實現企業計量部門各種計量器具的信息化管理，提供企業計量器具資料和數據的管理功能，計量器具的定期檢定、校準和維修管理功能。通過所提供的功能，使企業計量人員掌握器具從購入、安裝使用、檢定、維護及報廢過程的所有信息，有助于企業完善計量器具管理工作，穩定生產并促進產品質量的提高。
　　5、能管中心升級接口（預留）

　　本方案現階段能滿足國家對企業數據采集的基本要求，但隨著企業的信息化、大數據化和精益化管理要求的不斷提升，企業需要將數據孤島打通，連接影響企業生產的各類能源、生產、設備運維等相關數據 ，從而建設一套獨立的垂直的能源管控中心平臺系統。本次建設的《重點用能單位能耗在線監測系統》項目，將會預留相關接口，以滿足企業未來對能源管控中心的升級需求。
